Проектирование и монтаж автоматической системы полива своими руками! Часть 4. Финал

  • Проектирование и монтаж автоматической системы полива своими руками! Часть 4. Финал

О подробностях монтажа, настройки и обслуживания автоматической системы полива.

Указания и рекомендации для правильной установки автоматической системы полива. Раскатайте (а не растяните) бухты труб так они легче распрямятся. Разложите элементы системы по предварительному плану.

Разложите элементы системы полива по предварительному плану

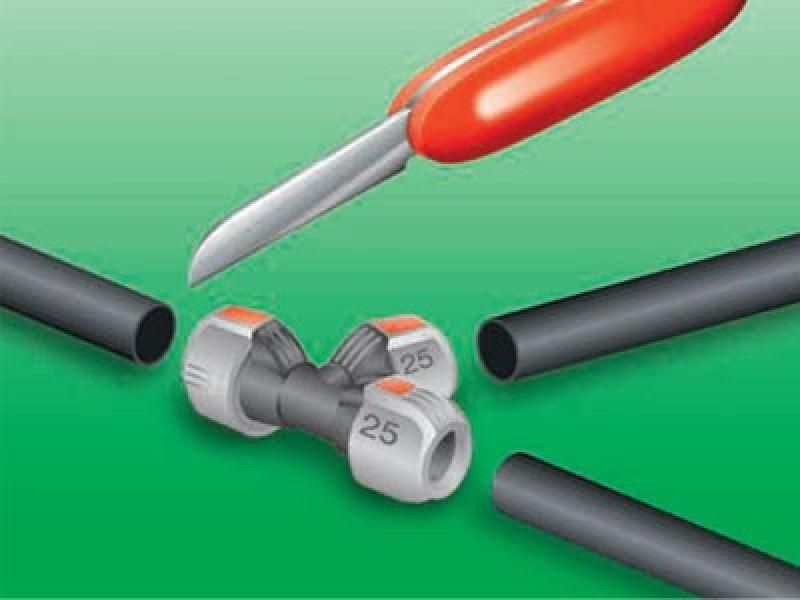

Разрежьте трубы на отрезки и соедините их фитингами (не присоединяя дождеватели). Трубы лучше резать, а не пилить. Старайтесь, чтобы срез был аккуратным, без скоса под углом 90 градусов. Для резки лучше использовать специальные труборезы, но можно резать и садовым секатором, только нужно будет выровнять край трубы, чтобы вставить в фитинг.

Резка и соединение труб подающих

Откройте воду и промойте по очереди все трубопроводы к дождевателям. Присоедините дождеватели и закрепите их вертикально, например, деревянными колышками. Проведите пробный пуск системы полива. Особенно обратите внимание: на правильность регулировки дождевателей, в частности, на правильность выбора форсунок, также на достаточность покрытия орошаемой площади, плотность соединения всех стыков.
Прорежьте дерн и выкопайте канавки. Прорежьте лопатой в вашем газоне треугольные канавки глубиной примерно 20 см. Осторожно удалите дерн и затем удалите грунт из канавок. Удалите из канавок камни. Для облегчения работы по монтажу системы полива рекомендуется предварительно постричь и полить газон. На готовом газоне рекомендуем выбранный грунт укладывать на картон или пленку. Если Вы не рассчитываете закончить земляные работы быстро, то для того, чтобы газон не прел, временно уберите грунт в сторону.

Подготовка грунта

Засыпьте из щебня дренажные подушки под следующими изделиями: коробки клапанов полива, колонки входные и водозаборные, дренажные клапаны, осцилирующие дождеватели R140 арт.1537, дождеватели больших площадей АкваКонтур, дождеватели S 80/300.

Дренажные подушки

В песчаных грунтах рекомендуем заворачивать дренажные выходы фильтрующей тканью, например, защитной подкладкой или геотекстилем, чтобы защитить дренажные клапаны от засорения. Уложите трубопроводы с дождевателями в канавки. Чтобы избежать повреждений дождевателей, крышек и других изделий газонокосилкой, установленные элементы системы не должны выступать над поверхностью грунта. Крышки коробок и колонок держите закрытыми. Засыпьте канавки грунтом, прикройте дерном и утопчите. Предварительный полив канавок и дерна ускоряет восстановление газона.

Засыпьте канавки грунтом, прикройте дерном и утопчите

Установка входной колонки. Колонка входная защищена от замерзания встроенным дренажным клапаном. Система полива начинается от входной колонки. Соединение водопроводного крана с входной колонкой выполняется садовым шлангом. Садовый шланг закреплен на адаптерах хомутами. В водозаборной колонке, как и в колонке с краном, нет дренажного клапана, поэтому дренаж сооружать нет необходимости.

Водозаборная колонка, кран запорный и колонка входная

Установка дренажного клапана. Дренажный клапан устанавливается в самом нижнем месте трубопровода в каждой ветке. Разница высоты между 2-мя дренажными клапанами на склоне не должна превышать 2 м, так как давление открытия клапана 0,2 бар. При необходимости устанавливайте несколько дренажных клапанов. Во впадинах устанавливайте по дренажному клапану. Устанавливайте дренажный клапан выпуском вниз, в дренажную подушку (не менее 20 x 20 x 20 см) из гальки или гравия размером не менее 8 мм. Рекомендуем оборачивать выпуск клапана синтетической фильтрующей тканью, например, геотекстилем. Дренажный клапан имеет наружную резьбу 3/4 и может быть установлен на трубе, например, с помощью Т-образных соединителей 25 мм арт. 2790, 32 мм арт. 2791 или в конце трубы 25 мм арт. 2761, 32 мм арт. 2767.

Регулировка дождевателей.

Регулировка направления полива, устанавливается поворотом красной втулки поршня дождевателя в направлении полива. Дальность полива, устанавливается в пределах 2,5 - 5 м поворотом отвертки винта на головке дождевателя во время его работы.
Сектор полива регулируется в пределах от 5° до 360°. Для этого поверните красную часть поршня дождевателя до правой границы сектора. Левая граница сектора устанавливается поворотом верхней части форсунки дождевателя. Регулировка сектора полива, отвинтите винт и снимите крышку. Включите дождеватель в работу при пониженном напоре воды и подождите, пока он закончит 1 оборот. Таким образом, дождеватель “запомнит” свое положение для защиты от вандализма. На работающем дождевателе, установите оранжевые ограничители сектора в нужное положение (360 ° = оба ограничителя вместе).

Регулировка дождевателя

Регулировка дальности полива, выполняется на работающем дождевателе вращением регулировочного колеса (против часовой стрелки = уменьшение дальности полива). Выбор сопла: Форсунка должна соответствовать установленному сектору полива: Форсунка 1: 271 ° 360 °, Форсунка 2: 181 ° 270 °, Форсунка 3: 91 ° 180 °, Форсунка 4: 25 ° 90 °.
Закройте подачу воды, придержите головку дождевателя одной рукой и проверните барабан с форсунками другой рукой, установив нужную форсунку под головку. При первой перестановке форсунки требуется некоторое усилие.
Очистка грязевого фильтра, для этого отвинтите гайку дождевателя и извлеките поршень. Извлеките фильтр из поршня дождевателя и промойте его под струей воды.
Теперь система готова к эксплуатации! Хорошего Вам отдыха на прекрасном газоне!
Эти же работы проводятся и в профилактических целях: настройка секторов полива дождевателей, чистка фильтров, продувка системы автоматического полива от остатков воды на зиму, консервация и ввод в эксплуатацию, настройка и редактирование длительности полива и количество циклов полива с помощью управления поливом.
