Проектирование и монтаж автоматической системы полива своими руками! Часть 3

  • Проектирование и монтаж автоматической системы полива своими руками! Часть 3

Для соединения трубопровода между собой и подключения к дождевателям, используются соответствующие диаметру соединители L-образный 25 мм или 32 мм, Т-образный 25 мм или 32 мм, проходные, заглушки, соединители с внутренней и наружной резьбой, переходники, крестовины, подводки к дождевателям, муфты и заглушки.

Элементы монтажа системы автоматического полива

Для подключения системы к водопроводному крану используется входная колонка, для точки доступа к воде в любом месте сада, используется водозаборная (водораздаточная) колонка – водный гидрант.
К водопроводному крану можно подсоединить несколько подающих трубопроводов с использованием 2–х канального распределителя или 4-х канального распределителя.
В качестве альтернативы распределителям можно использовать ручное управление отдельными подающими трубопроводами с использованием регуляторов и отсечных клапанов. При автоматическом управлении клапан системы полива многорежимный C 1060 plus, C 1060 solar plus можно запрограммировать до 6 циклов полива в сутки. Альтернативно для управления одним подающим трубопроводом можно использовать таймер подачи воды T 1030/T 1030 plus или клапан системы полива многорежимный C 1030 plus.

Таймер подачи воды

Автоматическое управление несколькими трубопроводами можно осуществлять с помощью 6 - ти канального автоматического распределителя. Может управлять максимум шестью подающими трубопроводами при использовании совместно с клапаном системы полива многорежимным C 1060 plus или C 1060 solar plus. Для соединения с автоматическим распределителем воды используется садовый шланг 19 мм (3/4“).

Программирование автоматической системы полива. Для полностью автоматизированного управления работой любого количества трубопроводов полива без использования кабелей, можно программировать до шести сеансов полива в сутки для каждого трубопровода. Для этого используется блок управления клапанами для полива, который питается от элемента питания 9 Вольт для программирования регулятора (контроллера). Регуляторы устанавливаются на клапаны полива 9 Вольт. Для организованной эксплуатации электромагнитных отсечных клапанов, которые распределяют полив по веткам, используют коробки для клапанов полива модели V1 и V3 (для подземной установки одного или трех клапанов соответственно) или более дешевый , но мение удобный в эксплуатации вариант – шахта для клапанов.

Коробки и шахты для клапанов

Телескопическое резьбовое соединение облегчает установку и демонтаж клапанов. С наружной резьбой 1“. Подсоединяется к трубе с помощью 1“ соединителя. Клапан полива 9 Вольт управляется программой, вводимой непосредственно в регулятор (контроллер).

Элементы управления системой полива 9 вольт

Преимущество данной системы заключается в возможности подключения неограниченного количестве веток для полива, независимость от электроэнергии, соответственно нет необходимости в работе электрика при подключении проводов.

Недостатки: – нет централизированного управления системой, замена элементов питания один раз в сезон.

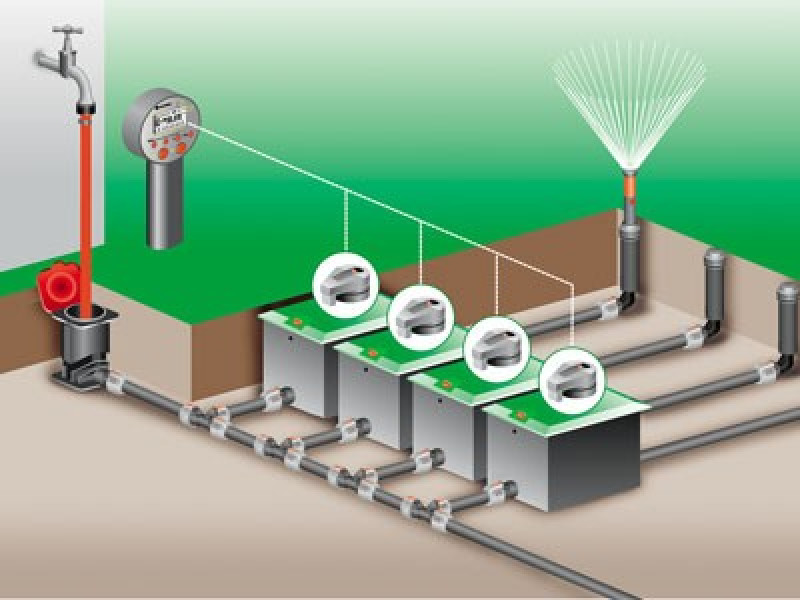

Энергосберегающая электромагнитная технология 24 Вольт. Полностью автоматическое управление поливом по кабелю максимум 12 клапанами полива / линиями полива. Кабели подсоединяются к клапанам от центрального компьютера (блока управления). Также возможно автоматическое управление насосом, например, для экономного расходования дождевой воды. Блок управления клапанами полива 4040 modular - можно подключать до 4 клапанов полива 24 В, и может расширяться с помощью модулей расширения на два клапана, до 12 клапанов, он пригоден для монтажа, как в помещении, так и вне помещения, возможно использование до 4 программ на каждый клапан.

Элементы управления системой полива 24 вольта

Клапан полива 24 Вольт имеет возможность ручного открытия и закрытия. Соединительный кабель 24 Вольт имеет длину 15 м, позволяет подключить до 6 клапанов полива 24 В. Концевая муфта для подключения соединительного кабеля к коробке для клапанов полива V1 или V3.
Преимущество данной системы – возможность централизованного управления, нет необходимости менять элементы питания.
Недостатки: - ограничение по количеству веток для полива (максимум 12), сложность монтажа соединительного кабеля, ограничение по длине ветки (100м)- потеря напряжения за счет сопротивления.
Как одна так и вторая система программируется очень легко. Подобно органайзеру в мобильном телефоне. С помощью программатора можно запрограммировать количество поливов в сутки, длительность полива, время включения и время выключения полива, дни полива, включение той или иной ветки.
Дополнительно, для полностью автоматического интеллектуального полива к обеим системам возможно подключение датчика влажности почвы и датчика дождя, которые отключают стандартную установленную программу в случае дождя или чрезмерного увлажнения почвы.

Датчик влажности почвы и датчик дождя

Продолжение следует… О подробностях монтажа, настройки и обслуживания автоматической системы полива читайте на в следующей статье нашего интернет - магазина ИнструментК.
